Linha de produção de tubos flexíveis submarinos

1. Processo de produção do tubo flexível submarino
2. Máquina de blindagem em cadeia para esqueleto KRH

Este equipmento da linha de produção de tubos submarinos é amplamente utilizado para blindagem de esqueleto de tubo.

Especificações
Tamanho de tubo Tamanho da tira blindada (Largura×Espessura) Velocidade máxima de rotação da cabeça de blindagem Tamanho do carretel de bobinamento
polegada mm mm Rpm mm
Φ2-Φ16 Φ50-Φ420 24×0.65-24×0.65 30 Φ9500
3. Linha de extrusão de forro e bainha da linha de produção de tubo flexível submarino

Linha de extrusão de forro SPV
Linha de extrusão de bainha SPV

Especificações
Tamanho do tubo Diâmetro do parafuso Parafuso L/D Capacidade máxima de extrusão Tamanho do carretel de tubo
polegada mm mm - Kg/h mm
Φ2-Φ16 Φ50-Φ420 90 33/36 860 Φ9500
4. Máquina de blindagem em cadeia para barra de aço reforçada KP

Máquina de blindagem em cadeia é utilizada para produção da camada de suporte de pressão do tubo submarino.

Especialização
Tamanho do tubo Tamanho da tira blindada (Largura×Espessura) Velocidade máxima de rotação Tamanho do carretel para barras de aço (Dimen.Ex×Dimen.Int.×Largura) Tamanho do carretel de tubo
polegada mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 11×4.8-27×12 40 Φ1200×Φ600×1700 Φ9500
5. Máquina de blindagem para fita de aço plana da linha de produção de tubo flexível submarino

Esta máquina de blindagem para fita de aço plana é geralmente utilizado para fazer blindagem da camada de suporte de pressão do tubo submarino.

Especificações
Tamanho do tubo Tamanho da tira blindada (Largura×Espessura) Velocidade máxima de rotação da cabeça de blindagem Tamanho do carretel da fita de aço Tamanho do carretel para bobinamento e desbobinamento
polegada mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 (30-90)×(0.5-1.5) 30 Φ1200 Φ9500
6. Máquina de blindagem para fios planos reforçados KJK da linha de produção de tubo flexível submarino

A máquina de blindagem para fios planos reforçados é aplicador principalmente para blindar a camada reforçada para garantir a alta resistência de tração de tubo flexível.

Especificações
Tamanho do tubo Tamanho do fio de aço plano (Largura×Espessura) Velocidade máxima de rotação da cabeça de blindagem Tamanho do carretel para fio de aço plano Quantidade de carga da bobina de fio de aço plano
polegada mm mm rpm mm mm
Φ2-Φ16 Φ50-Φ420 5×2-14×7 15 Φ630 80+80

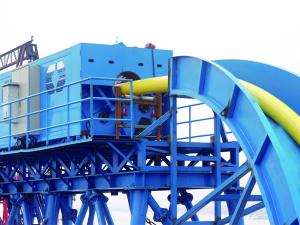

7. Plataforma rotativa para cabos

A plataforma rotativa para cabos da linha de produção de tubo submarino é geralmente instalado em navios. Ela é equipada com tensor para bobinar e desbobinar tubo flexível.

Especificações
Diâmetro da plataforma rotativa Capacidade máxima de carga Força de tração máxima do dispositivo de tensão Velocidade máxima de bobinamento
mm t t m/min
Φ25000 4000 15 20
